CHIRON FZ 15 S High Speed
- Condition: utilisé
- publié: 06/10/2025
- 25IND47254
Données techniques
- Condition: utilisé
- Année: indéfini
- Déplacement de l'axe X: 0/1000 mm
Description

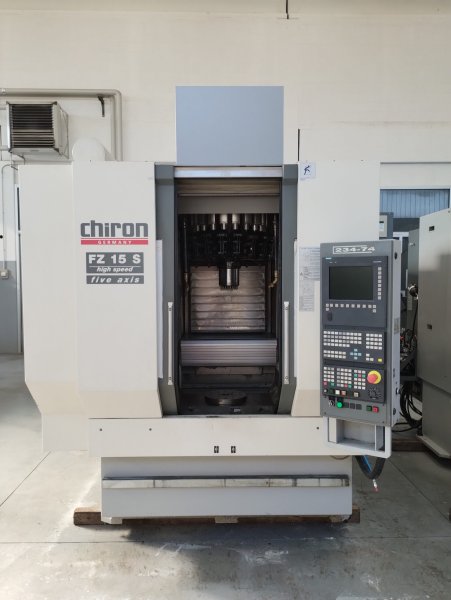

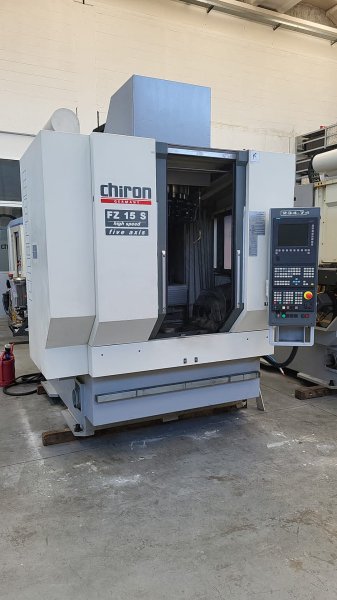

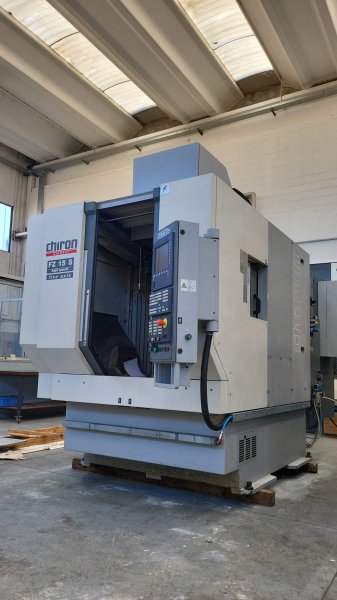

Centre d'usinage 5 axes CHIRON FZ 15 S, Occasion – Reconditionné (2 machines disponibles)
Entraînement de la broche principale par moteur à courant alternatif,
9,5 kW à 100 % de courant continu ...
Centre d'usinage 5 axes CHIRON FZ 15 S, Occasion – Reconditionné (2 machines disponibles)
Entraînement de la broche principale par moteur à courant alternatif,
9,5 kW à 100 % de courant continu,
14,0 kW à 15 % de courant continu,
Plage de vitesses : 20 à 10 500 tr/min max.,
Courses des axes,
Axe X : 550 mm,
Axe Y : 400 mm,
Axe Z : 425 mm avec changement d'outil variable,

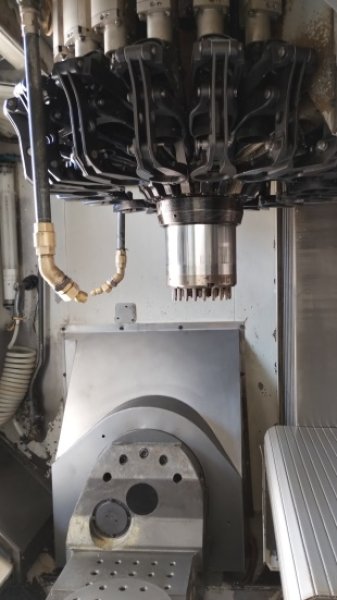

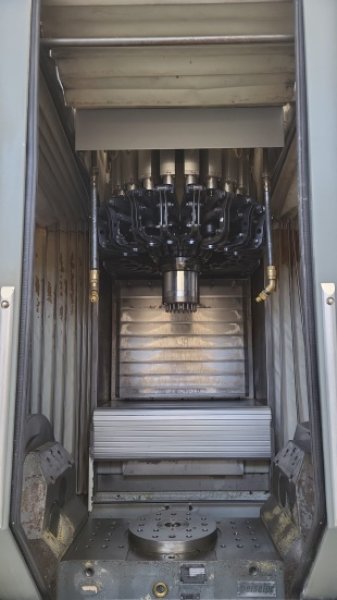

Changeur d'outils automatique sans copeaux,
Nombre d'emplacements de stockage : 20,
Diamètre d'outil maximal : 65 mm,
Espaces adjacents maximaux : 175 mm,
Poids maximal de l'outil : 2,5 kg (5,0 kg en 4 (places),
Temps de changement d'outil : environ 0,9 s (selon le contrôleur),
Temps de copeau à copeau : environ 2,1 s (selon la commande), Dispositif de pivotement 2 axes ZAS 280 comprenant : 4e et 5e axes CN, Pas d'entrée minimal : 0,0001°, Axe rotatif, Angle de rotation : ± 110°, Précision de division : ± 6", Système de mesure de position directe et absolue RCN 220, Par entraînement par vis sans fin avec verrouillage hydraulique, Couple maximal transmissible : 1 100 Nm, Couple de maintien : 3 800 Nm, Vitesse maximale : 30 min-1, Table rotative CN ø 280 mm avec filetage et perçages M16 x ø 15 H7 x 50 mm avec verrouillage hydraulique, Précision de division : ± 6", Maximum Charge de transport : 320 kg,
Avec transmission par vis sans fin,
Couple maximal transmissible : 700 Nm,
Couple de maintien : 2800 Nm,
Vitesse maximale : 45 min-1 (selon la commande)
Groupe hydraulique,
Pression : 210 bars, débit : 4,3 l/min,
Vanne rotative 4 voies centrale, hydraulique ou pneumatique, intégrée aux axes A et B, avec 4 raccords à joint torique au centre du panneau avant.
En option : haute pression avec filtre papier, climatisation de l’armoire électrique, verrouillage hydraulique, portes automatiques.
Données approximatives. Vérifiez toute différence entre les données indiquées et les valeurs réelles avant l'achat.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Pour toute information ou prise de rendez-vous, contactez :
039 9796687
info@meccsrl.net
Temps de changement d'outil : environ 0,9 s (selon le contrôleur),
Temps de copeau à copeau : environ 2,1 s (selon la commande), Dispositif de pivotement 2 axes ZAS 280 comprenant : 4e et 5e axes CN, Pas d'entrée minimal : 0,0001°, Axe rotatif, Angle de rotation : ± 110°, Précision de division : ± 6", Système de mesure de position directe et absolue RCN 220, Par entraînement par vis sans fin avec verrouillage hydraulique, Couple maximal transmissible : 1 100 Nm, Couple de maintien : 3 800 Nm, Vitesse maximale : 30 min-1, Table rotative CN ø 280 mm avec filetage et perçages M16 x ø 15 H7 x 50 mm avec verrouillage hydraulique, Précision de division : ± 6", Maximum Charge de transport : 320 kg,
Avec transmission par vis sans fin,
Couple maximal transmissible : 700 Nm,
Couple de maintien : 2800 Nm,
Vitesse maximale : 45 min-1 (selon la commande)
Groupe hydraulique,
Pression : 210 bars, débit : 4,3 l/min,
Vanne rotative 4 voies centrale, hydraulique ou pneumatique, intégrée aux axes A et B, avec 4 raccords à joint torique au centre du panneau avant.
En option : haute pression avec filtre papier, climatisation de l’armoire électrique, verrouillage hydraulique, portes automatiques.
Données approximatives. Vérifiez toute différence entre les données indiquées et les valeurs réelles avant l'achat.
https://www.meccsrl.net/negozio/chiron-fz-5-s-usato/
Pour toute information ou prise de rendez-vous, contactez :
039 9796687
info@meccsrl.net
Fonctionnement
Révisé
