DMG MORI DMC 650 V 2017
- Condition: utilisé
- publié: 06/03/2026
- 25IND47553
Données techniques
- Condition: utilisé
- Année: 2017
Description

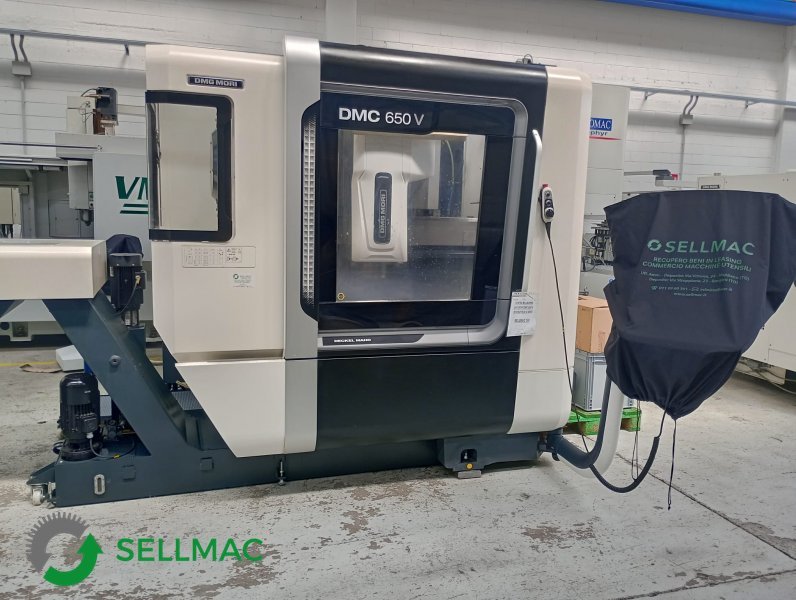

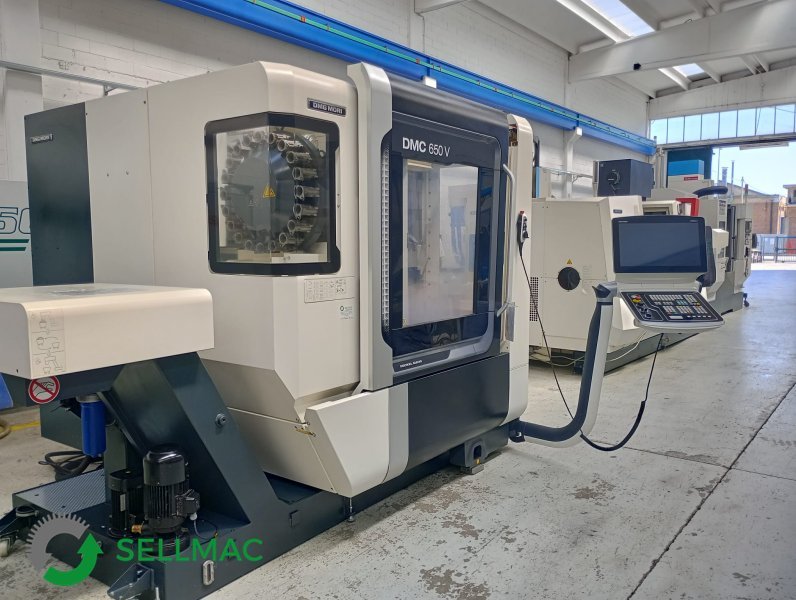

Centre d'usinage DMG MORI DMC 650 V
Année : 2017
Fabricant : DMG MORI
Modèle : DMC 650 V

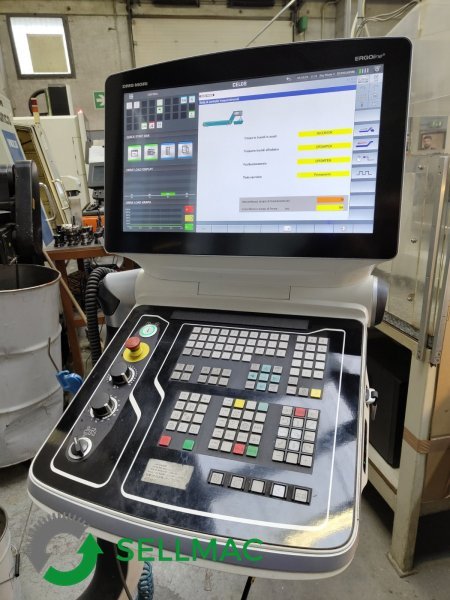

Commande numérique Celos avec Siemens 840D
Dimensions : 4 725 x 5 090 mm, H 2 670 mm
Poids : 5 900 ...
Centre d'usinage DMG MORI DMC 650 V
Année : 2017
Fabricant : DMG MORI
Modèle : DMC 650 V
Commande numérique Celos avec Siemens 840D
Dimensions : 4 725 x 5 090 mm, H 2 670 mm
Poids : 5 900 kg
CARACTÉRISTIQUES
COURSES DES AXES
Axe X : 650 mm
Axe Y : 520 mm
Axe Z : 475 mm
Vitesse d'avance rapide : 42 m/min
Vitesse d'avance maximale : 42 000 mm/min

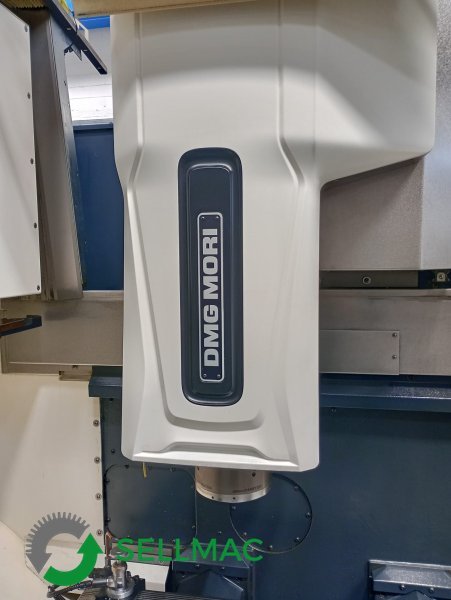

Vitesse de broche speedMASTER
Vitesse : 20 000 tr/min (programmable en continu)
800 tr/min (en mode réglage)
Puissance du moteur :
MAX. Puissance nominale à 40 % ED : 35 kW
Puissance nominale à 100 % ED : 25 kW
Couple
Couple maximal de la broche à 40 % ED : 130 Nm
Couple nominal à 100 % ED : 86 Nm
Porte-outil : SK40
Force de traction de l'outil : 11,2 kN

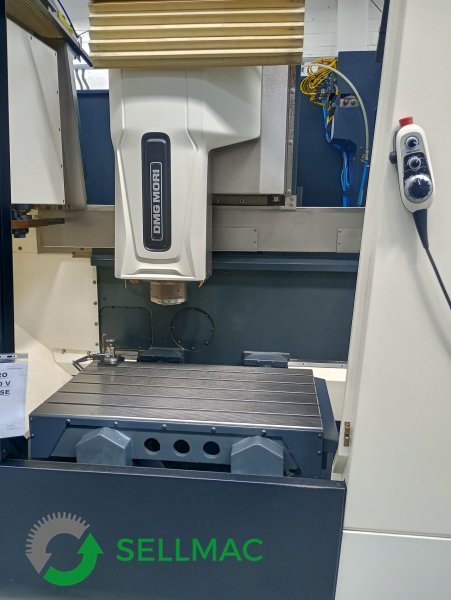

TABLEAU
Dimensions : 960 x 570 mm
Entraxe des rainures en T : 100 mm
Nombre de rainures : 4/14H12
Nombre de rainures de référence : 1/14H7
Max. Charge admissible : 800 kg
Hauteur de chargement (base d'angle/base de table) : 800 mm
Diviseur à commande numérique MORI SEIKI DDRT 200X (4e axe)
Hauteur du centre : 140 mm
Diamètre de la table : 200 mm
Diamètre de l'alésage central : 65 × 7 mm
Diamètre de la surface de serrage : 50 mm
Profondeur de la fente de serrage : 14 × 6 mm
Couple de serrage : 600 Nm
Couple maximal : 280 Nm
Vitesse de rotation : 150 tr/min
Temps de positionnement : 5 s
Temps de répétition : 3 s
Diamètre maximal de la pièce : 250 mm
Vitesse de rotation maximale : 200 tr/min
Charge admissible : Poids maximal de la pièce serrée d'un seul côté : 102 kg
Charge verticale maximale admissible : 100 kg
Charge verticale maximale admissible avec contre-pointe : 250 kg
Charge horizontale maximale admissible : 250 kg
Poids
Table rotative CN : 115 kg
OUTIL DE MESURE TT160
Précision de palpage : < 15 µm
Écart maximal de l’élément de mesure : 5 mm
Force de déviation axiale : 8 N
Force de déviation radiale : 1 N
Vitesse de palpage maximale : 5 m/min
Indice de protection (EN 60529) : IP67
Température de fonctionnement : 10-40 °C

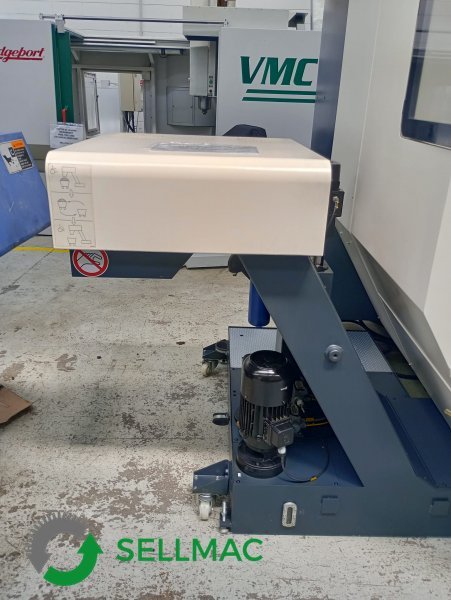

CONVOYEUR À COPIES AVEC SYSTÈME D’EXTENSION DE LIQUIDE DE REFROIDISSEMENT
Volume de remplissage : 230 l
UNITÉ DE REFROIDISSEMENT DE LA MACHINE
Puissance frigorifique effective : 4,5 kW
Durée de fonctionnement de la pompe du circuit de refroidissement : 40 min
Réfrigérant : R 134a
Liquide de refroidissement : Eau - Antifrogen® L % 70/30
Volume de liquide de refroidissement : 38 l
Température de refoulement : +15 °C à +30 °C
Température ambiante admissible : +10 °C à +45 °C
Poids de l’unité sans liquide de refroidissement : 130 kg
Autres informations utiles :
Durée de vie : environ 2 200 heures

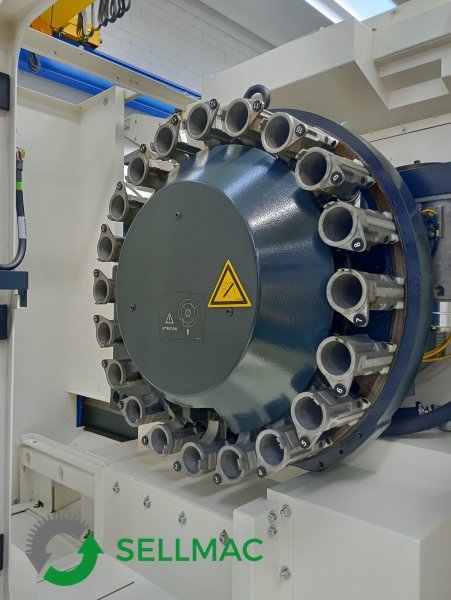

Magasin d’outils : 20 emplacements
Machine fournie avec les manuels d’utilisation et d’entretien
Toutes les données techniques indiquées sont données à titre indicatif et peuvent être modifiées sans préavis. Elles ne sont donc pas contractuelles.
Fonctionnement
Conforme CE
