HERMLE C50 U dynamic 2009
- Condition: utilisé
- publié: 16/10/2025
- 25IND47724
Données techniques
- Condition: utilisé
- Année: 2009
- Déplacement de l'axe X: 0/1000 mm
Description

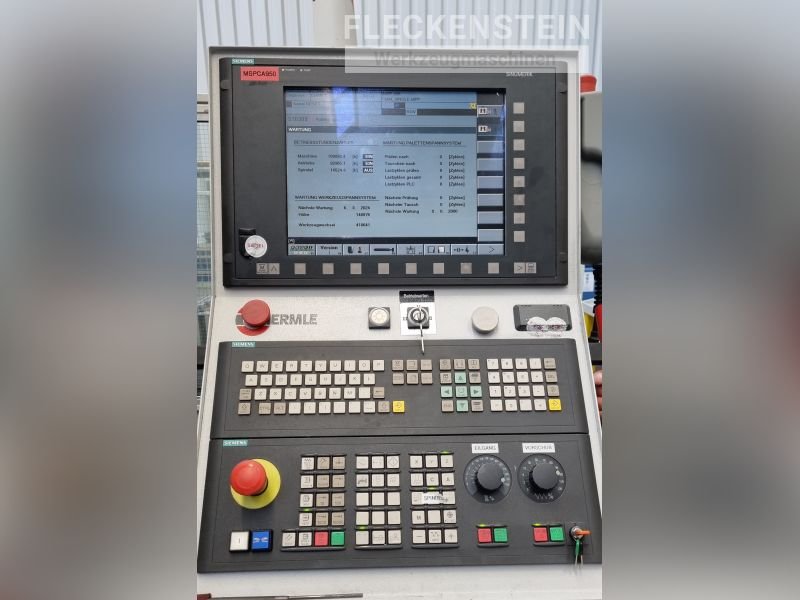

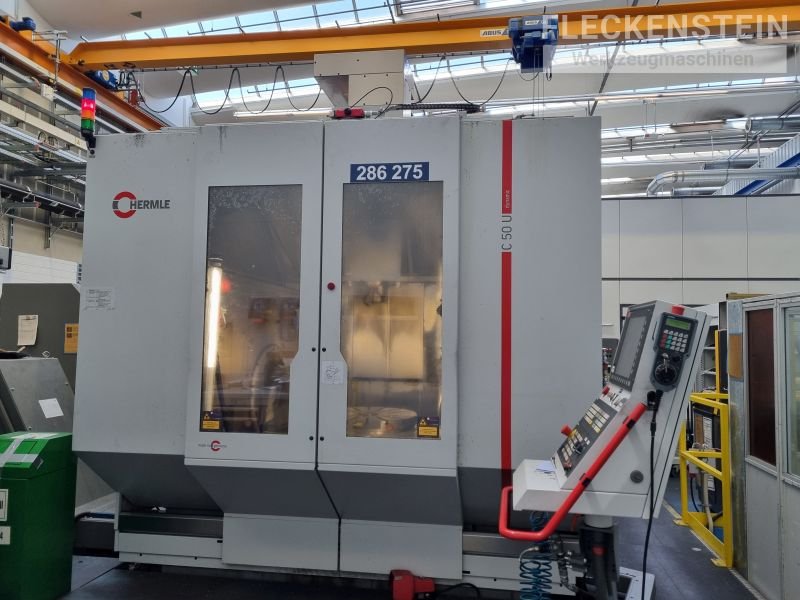

Centre d'usinage 5 axes CNC HERMLE C50 U dynamic HEIDENHAIN iTNC 530, année de construction 2009

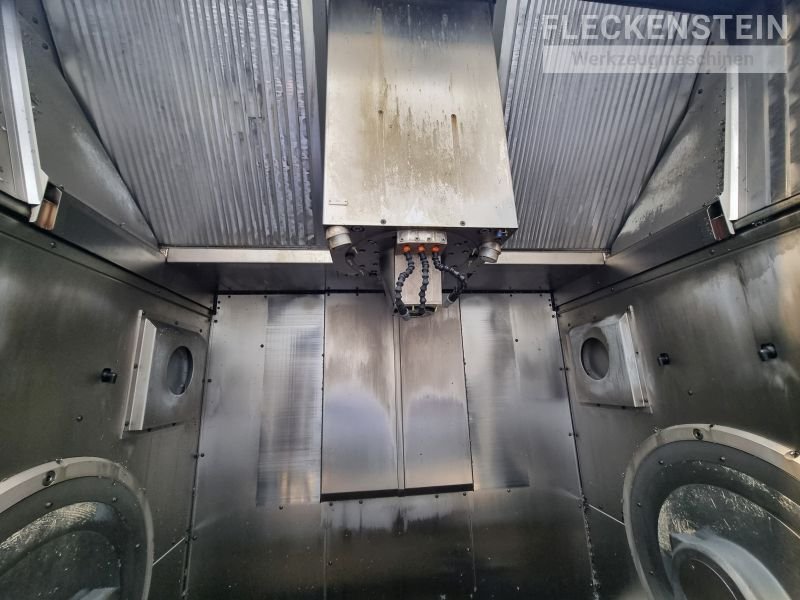

Zone de travail
Axe X (horizontal) 1 000 mm
Axe Y (transversal) 1 150 mm
Axe Z (vertical) 750 mm
Dis ...
Centre d'usinage 5 axes CNC HERMLE C50 U dynamic HEIDENHAIN iTNC 530, année de construction 2009
Zone de travail
Axe X (horizontal) 1 000 mm
Axe Y (transversal) 1 150 mm
Axe Z (vertical) 750 mm
Distance pointe de broche/table 950 mm
Déplacement Y depuis le centre de la table + 500 / - 600 mm
Diamètre max. de la pièce Ø 1 000 mm
Hauteur max. de la pièce 810 mm

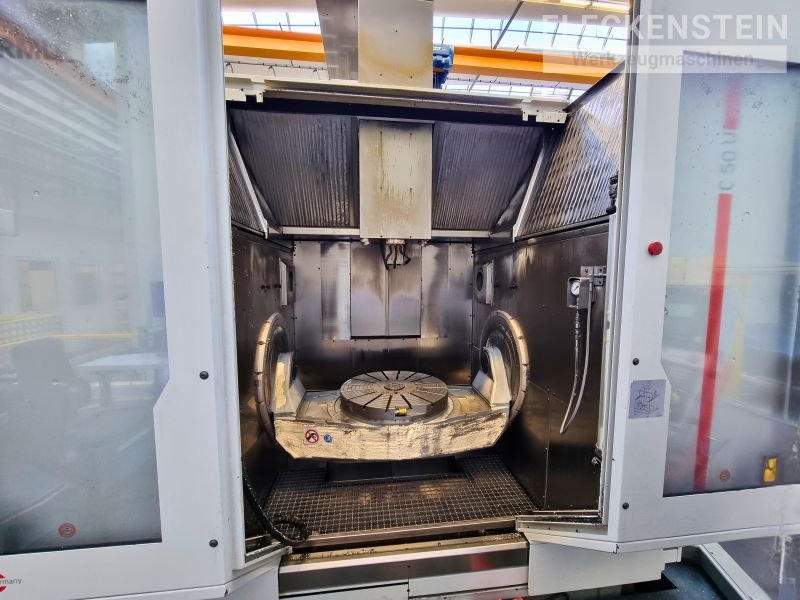

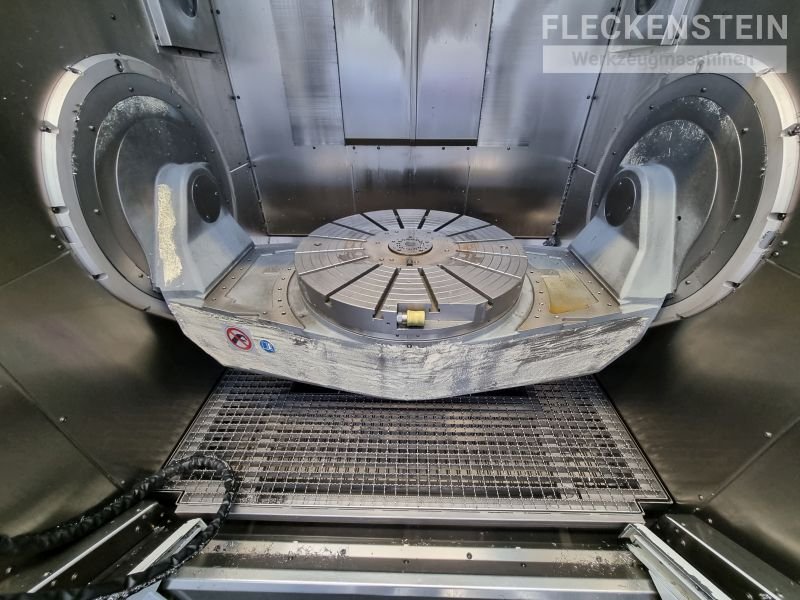

Table rotative CN
Table rotative pivotante CN avec roulements des deux côtés dans les parois latérales du bâti de la machine et entraînement tandem sur l'axe A.
La table rotative à entraînement direct, sans entretien, fonctionne sans jeu.
L'entraînement rotatif de l'axe C avec moteur couple Hermle (type SRT D700) est refroidi par eau.

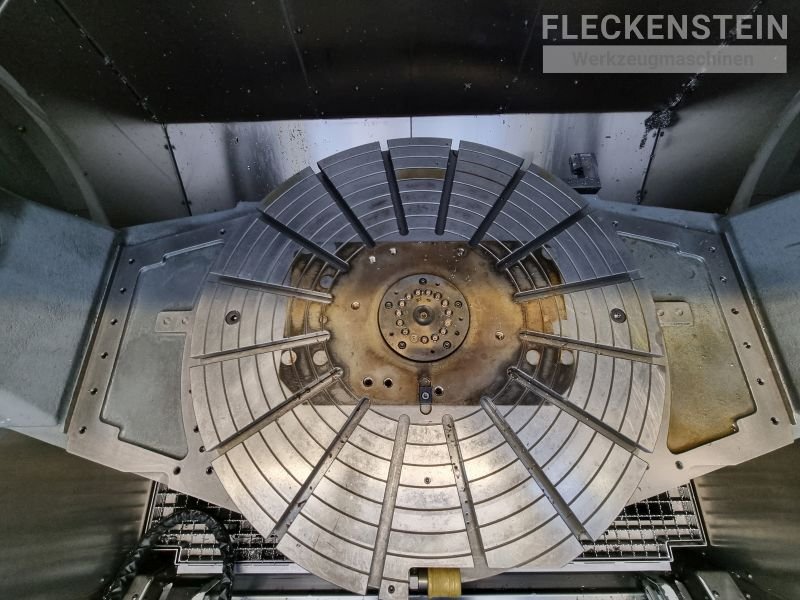

Diamètre de la surface de serrage : Ø 700 mm
Charge maximale de la table : 2 000 kg
Cercle d'interférence : Ø 1 310 mm
Nombre de rainures en T (radiales) : 16 pièces (14 H7)
Plage de rotation de l'axe C : 360 degrés
Couple de serrage de l'axe C : 10 000 Nm (hydraulique)
Couple de maintien de l'axe C : 1 190 Nm
Plage de pivotement de l'axe A (+100/-130) degrés
Couple de maintien de l'axe A : 9 130 Nm (réglage permanent de la position)
Passage rotatif : 15 passages
Broche de fraisage : KESSLER
Vitesse de rotation max. Puissance (100 % ED) 17,5 kW à partir de 1 550 tr/min
Couple continu max. (100 %) 108 Nm
Vitesse de broche 20 - 18 000 tr/min
Porte-outil HSK-A63
Diamètre max. de l'outil Ø 160 mm
Diamètre de la broche au palier avant Ø 70 mm

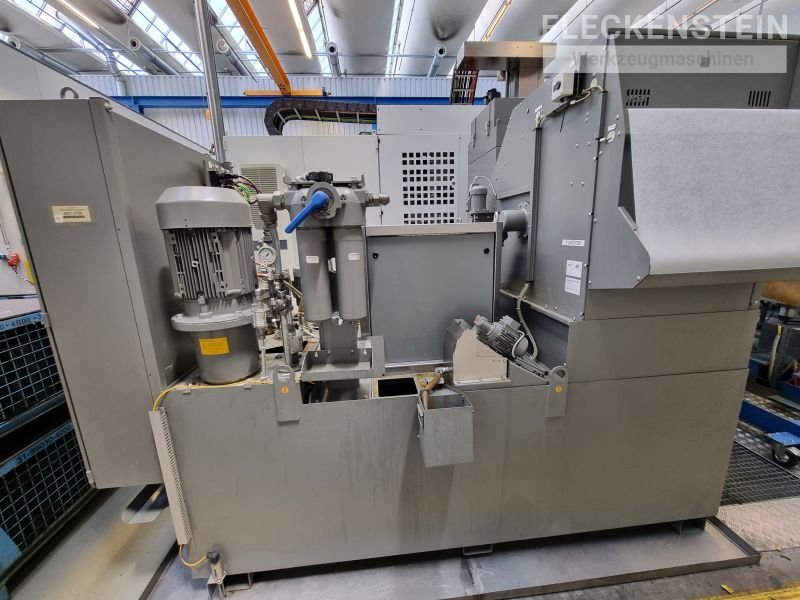

Refroidissement interne haute pression 80 bars
Zone de travail
Axe X (horizontal) 1 000 mm
Axe Y (transversal) 1 150 mm
Axe Z (vertical) 750 mm
Distance entre la pointe de la broche et la table 950 mm
Déplacement Y depuis le centre de la table + 500 / - 600 mm
Diamètre max. de la pièce Ø 1 000 mm
Poids max. Hauteur de la pièce : 810 mm
Magasin et changeur d'outils
Nombre de positions d'outils : 60
Porte-outil : HSK-A63
Longueur d'outil : 430 mm
Diamètre d'outil : Ø 160 mm
Poids d'outil : 15 kg
Charge totale : 480 kg
DIN / Forme : DIN 69063
