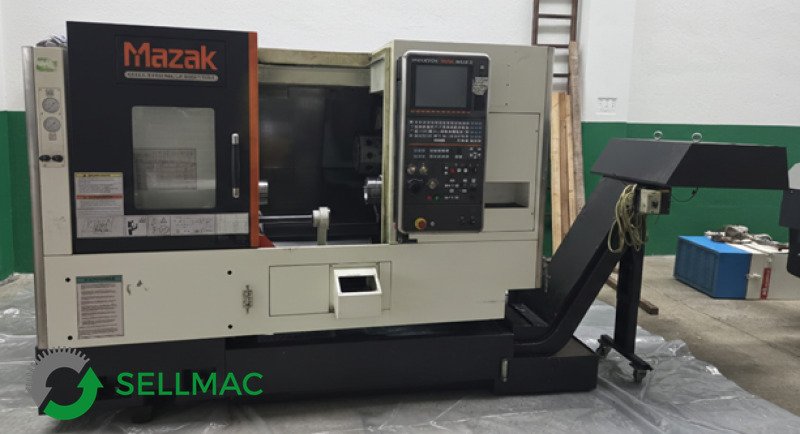

MAZAK QUICKTURN NEXUS 200 I MSY 2015
- Condition: utilisé
- publié: 27/01/2026
- 26IND48481
Données techniques
- Condition: utilisé
- Année: 2015
Description
Capacité de travail
Diamètre de tournage maximal : 695 mm
Diamètre maximal au-dessus du banc : 350 mm
Diamètre de travail maximal : 380 mm
Diamètre maximal de tournage de barres : 65 mm
Éca ...
Capacité de travail
Diamètre de tournage maximal : 695 mm
Diamètre maximal au-dessus du banc : 350 mm
Diamètre de travail maximal : 380 mm
Diamètre maximal de tournage de barres : 65 mm
Écartement entre les mâchoires : 580 mm
Spécifications des axes
Course axe X : 230 mm
Course axe Y : 100 mm (± 50 mm)
Course axe Z : 575 mm
Vitesses d'avance rapide : X : 30 m/min | Y : 21 m/min | Z : 33 m/min Vitesse d'avance : 30 m/min
Broche principale (gauche)
Diamètre du mandrin : 203 mm (8")
Vitesse maximale : 5 000 tr/min
Nez de broche : ASA 6
Alésage de broche : 76 mm
Positionnement axe C : 0,0001°
Puissance moteur (30 min / continu) : 26 kW / 22 kW
Broche secondaire (droite)
Diamètre du mandrin : 152 mm (6")
Vitesse maximale : 6 000 tr/min
Nez de broche : ASA 5
Positionnement de broche : 0,001°
Puissance moteur (10 min) : 11 kW
Tourelle et outillage
Nombre de positions de la tourelle : 12
Serrage : Mazak VDI
Temps de positionnement (1 pas / tour complet) : 0,2 s / 0,6 s
Dimensions de l'outil (queue / barre d'alésage) : 25 x 25 mm / Ø 40 mm
Outils motorisés : 12 positions
Vitesse d'entraînement : 4 500 tr/min
Puissance d'entraînement (10 min) : 5,5 kW
Équipements et accessoires inclus :
Axe C continu (3 600 000 positions), y compris sur la deuxième broche.
Détecteur de surcharge moteur pour les opérations de fraisage et de tournage.
Préréglage automatique (Tool Eye).
Récupérateur de pièces automatique.
Convoyeur à copeaux latéral (Mayfran).
Arrosage amélioré à 15 bars.
Interface pour poussoir de barre électrique.
Double pédale pour l'ouverture/fermeture des brides auto-centrantes.
Chargeur de barres LNS Quick Load Servo 80 S2. Extracteur de fumées Losma
Porte-outils motorisés 2+2
Dimensions et poids
Longueur : 2 800 mm
Largeur : 2 058 mm
Hauteur : 1 857 mm
Poids : 5 500 kg
Débit d’air requis : 5 kg/cm² (150 litres/min)
Fonctionnement
Conforme CE
