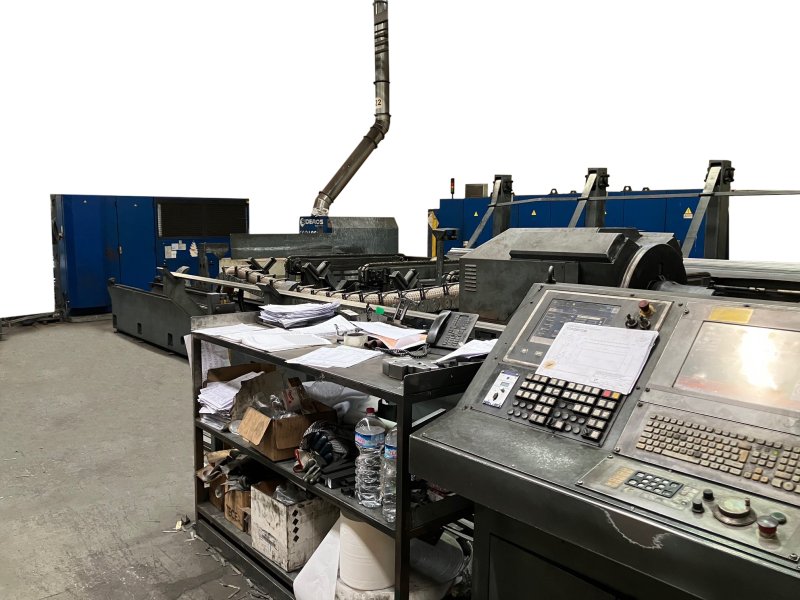

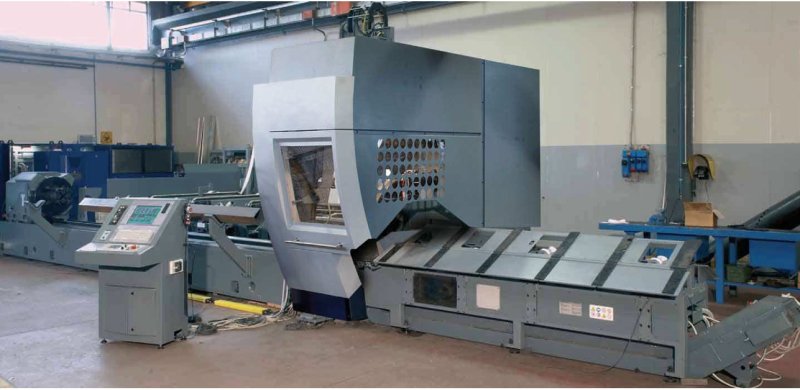

TTM MACHINERY FL 250 2007
- Condition: utilisé
- publié: 11/02/2026
- 26IND48569
Données techniques
- Condition: utilisé
- Année: 2007
Description
Fabricant : Tube Tech Machinery
Modèle : FL 250 2D Année : 2007
Source laser : Trumpf TLF 3200, puissance de 3,2 kW, CO2, 22 456 heures laser, 5 931 heures faisceau. Maintenance préventi ...
Fabricant : Tube Tech Machinery
Modèle : FL 250 2D Année : 2007
Source laser : Trumpf TLF 3200, puissance de 3,2 kW, CO2, 22 456 heures laser, 5 931 heures faisceau. Maintenance préventive effectuée deux fois par an par les techniciens Trumpf.
Max. Chargement de barres : 8 000 mm
Poids maximal des barres : 60 kg/m
Dimensions des barres :
• Section ronde (diamètre) : 15-254 mm
• Section carrée (côté) : 15 x 15 – 220 x 220 mm
• Diamètre maximal du cercle circonscrit : 254 mm
• Section rectangulaire : 25 x 10 – 250 x 150 mm
Profilés ouverts :
• C min. : 20 x 30 mm
• C max. : 150 x 70 mm
• IPE max. : 180 mm
• Elle max. : 160 x 180 mm
HEB max. : 180 mm
Longueur de déchargement maximale : 8 000 mm
Vitesse linéaire maximale axe X : 130 m/min
Vitesse linéaire maximale axe Y : 60 m/min
Vitesse linéaire maximale axe Z : 60 m/min
Accélération axiale de la broche mobile : 13 m/s²

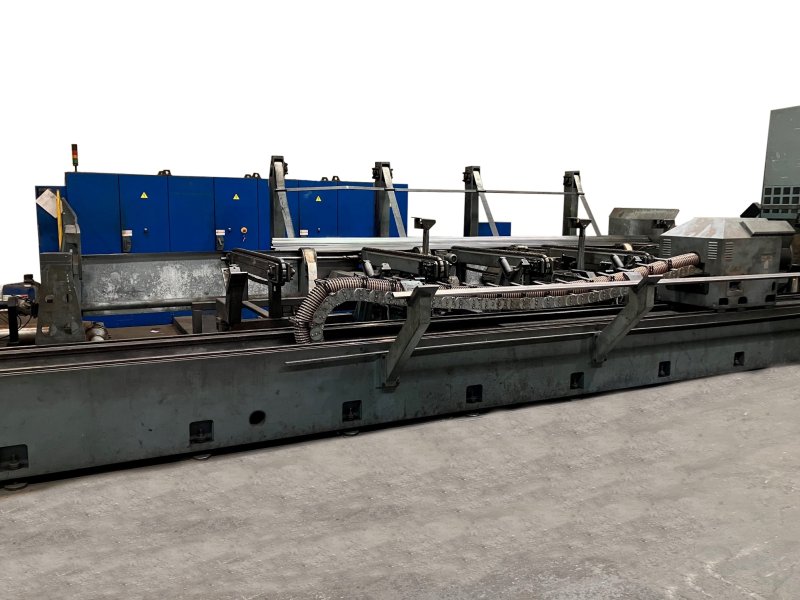

La machine est équipée d'un chargement arrière des faisceaux (tubes) Le système de levage (avec courroies automatiques et enrouleur) et le chargement frontal pour les barres individuelles sont assurés. Le chargeur est équipé d'un séparateur à double moteur et d'un système de réglage automatique du diamètre des tubes.
La machine est équipée de trois manipulateurs indépendants permettant le chargement des mandrins avec des tubes groupés ou des tubes et profilés à chargement frontal.
Pendant l'usinage, le tube est soutenu par des selles équipées de rouleaux de formage, tant au niveau du chargement que du déchargement.
La machine est dotée d'une tête de coupe avec des distances focales de 7,5", 5" et 3,75".
La machine est fournie avec un stock de pièces détachées constitué au fil du temps afin de garantir un dépannage rapide.
La broche mobile avance grâce à une crémaillère de précision à denture hélicoïdale trempée et rectifiée, entraînée par un moteur sans balais et un réducteur de précision sans jeu. La broche intègre un conduit d'extraction, relié à un système d'aspiration des fumées et des débris de coupe, assurant ainsi leur élimination complète de l'environnement de travail.
La machine est en état de marche et disponible immédiatement.
Fonctionnement
Conforme CE
