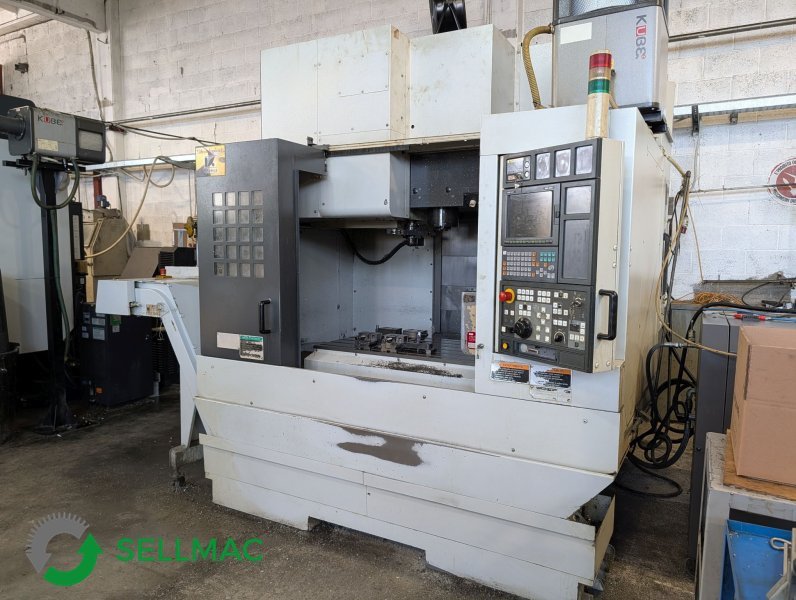

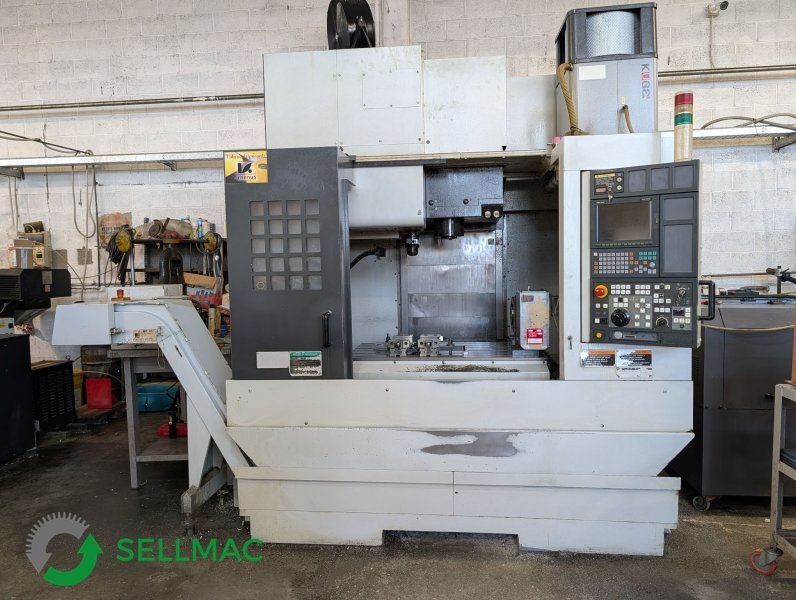

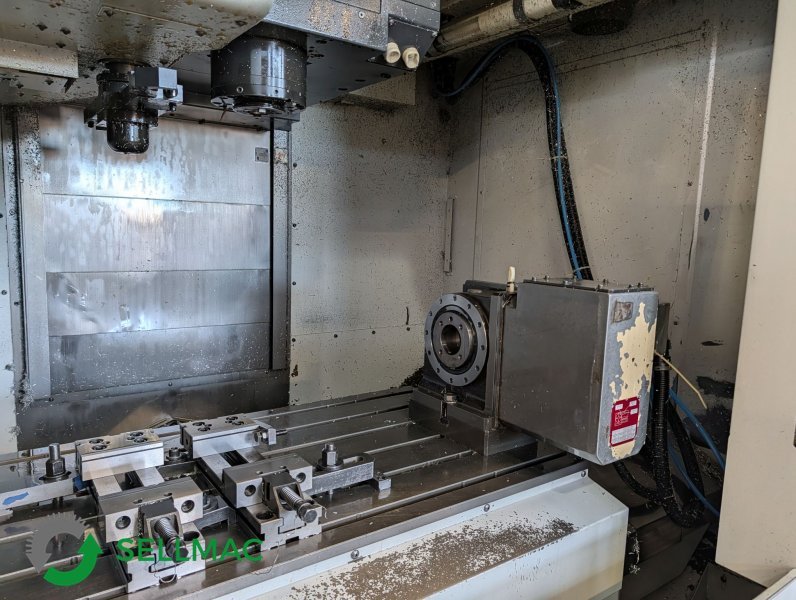

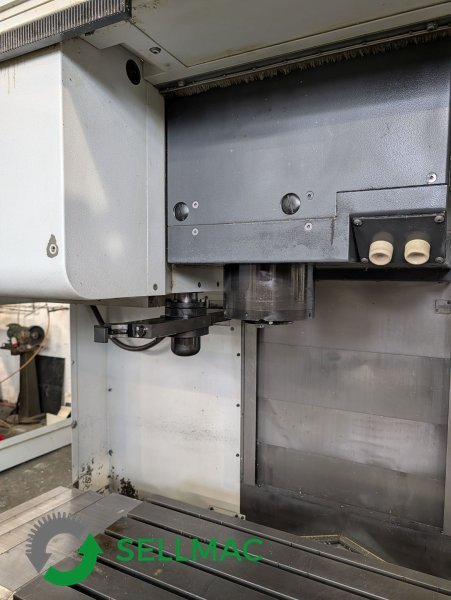

MORI SEIKI NV 5000 Alpha 1A/40 2006
- Condition: utilisé
- publié: 23/04/2026
- 26IND48965
Données techniques
- Condition: utilisé
- Année: 2006
Description
MSX-501 CNC (MAPPS-M Conversational)
CARACTÉRISTIQUES
1. CAPACITÉ DE TRAVAIL ET COURSES
• Course axe X : 800 mm
• Course axe Y : 510 mm
• Course axe Z : 510 mm
• Distance entre le plat ...
MSX-501 CNC (MAPPS-M Conversational)
CARACTÉRISTIQUES
1. CAPACITÉ DE TRAVAIL ET COURSES
• Course axe X : 800 mm
• Course axe Y : 510 mm
• Course axe Z : 510 mm
• Distance entre le plateau et le nez de broche : 150 - 660 mm

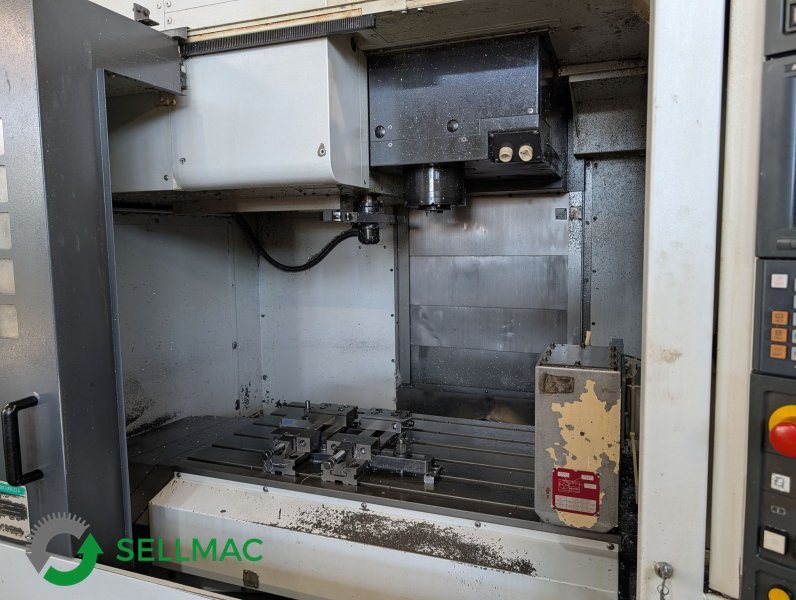

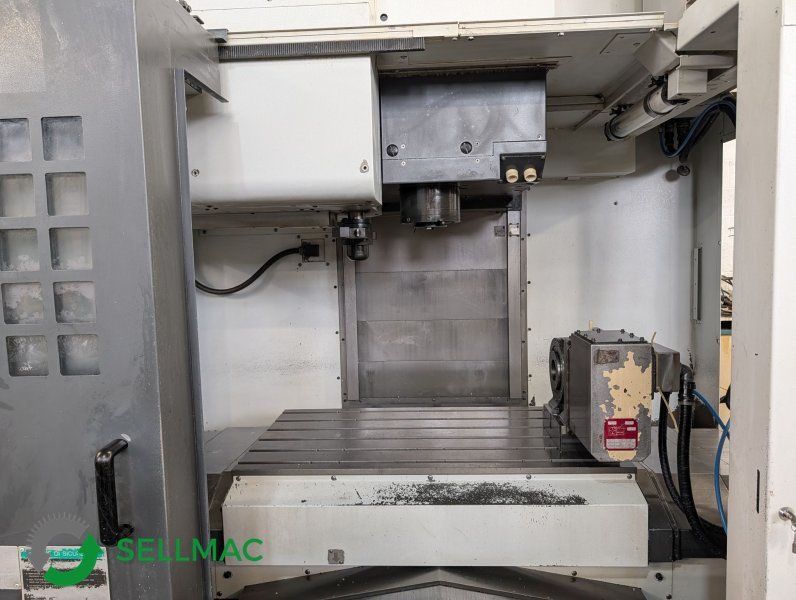

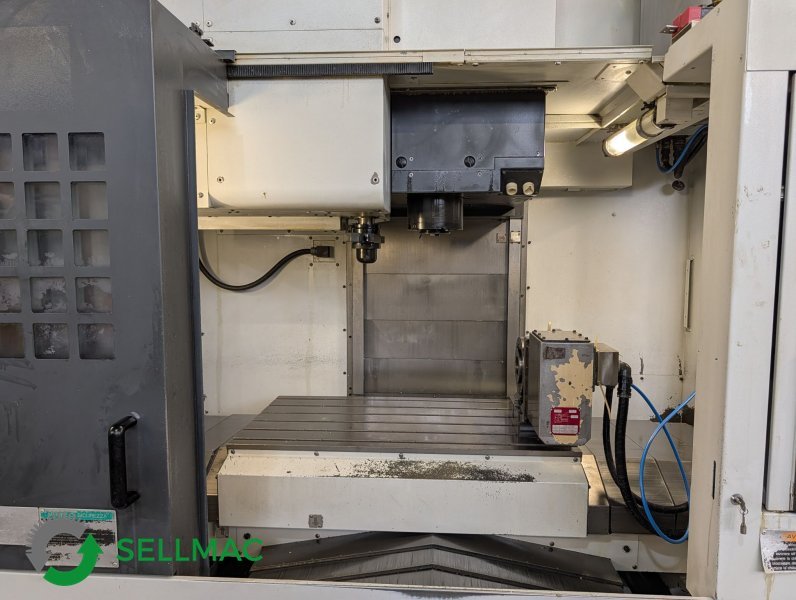

2. TABLE
• Dimensions de la table : 1 100 x 600 mm
• Charge maximale admissible : 1 000 kg
• Configuration : 6 rainures en T de 18 mm
3. BROCHE
• Vitesse de rotation : 14 000 tr/min
• Fixation de la broche : MAS BT-40 (cône 7/24 n° 40)
• Diamètre intérieur des roulements : 65 mm
• Puissance du moteur (30 min/continu) : 22 / 18,5 kW
• Refroidissement : Réfrigérateur de broche inclus
4. AVANCES ET PRÉCISION
• Avance rapide : 42 000 mm/min
• Avance par déplacement manuel : 0 à 1 260 mm/min
• Précision de positionnement : 0,005 mm (sur toute la course)
• Répétabilité du positionnement : ± 0,001 mm
5. CHANGEMENT D'OUTIL (ATC)
• Capacité du magasin : 30 positions
• Type de porte-outil : MAS BT-40 (queue à 90°)
• Diamètre maximal de l'outil : 80 mm (125 mm avec positions adjacentes vides)
• Longueur maximale de l'outil : 300 mm
• Poids maximal de l'outil : 8 kg
• Temps de changement d'outil (copeau à copeau) : 2,6 secondes (1,0 s outil à outil)

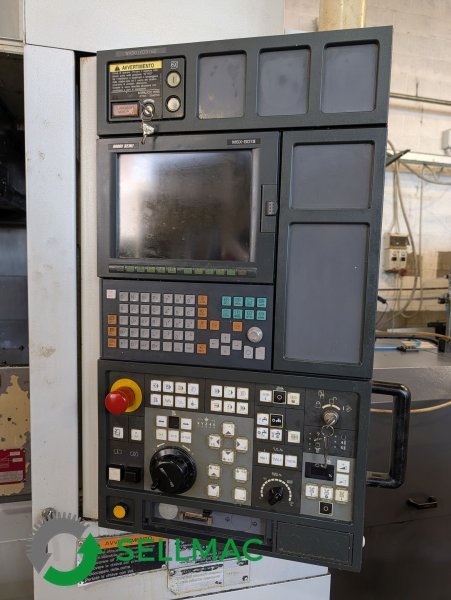

6. CARACTÉRISTIQUES CNC (Mori Seiki MSX-501)
• Moniteur : Écran couleur TFT à matrice active de 10,4 pouces
• Mémoire programme : 320 m (63 Programmes enregistrables)
• Fonctions principales :
o Prévision (G08) pour le contrôle de profil 2D haute vitesse
o Taraudage synchronisé (taraudage rigide)
o Interpolation hélicoïdale
o Surveillance de la charge (gestion de la force de coupe)
o Interfaces standard RS-232-C et PCMCIA
7. DIMENSIONS, POIDS ET CONSOMMATION ÉNERGÉTIQUE
• Hauteur de la machine : 2 603 mm
• Encombrement : 2 788 x 2 710 mm
• Poids de la machine : 6 960 kg
• Puissance électrique installée : 50,5 kVA
• Capacité du réservoir de liquide de refroidissement : 275 litres
8. ÉQUIPEMENTS ET ACCESSOIRES INCLUS
• Évacuation des copeaux : Convoyeur latéral gauche

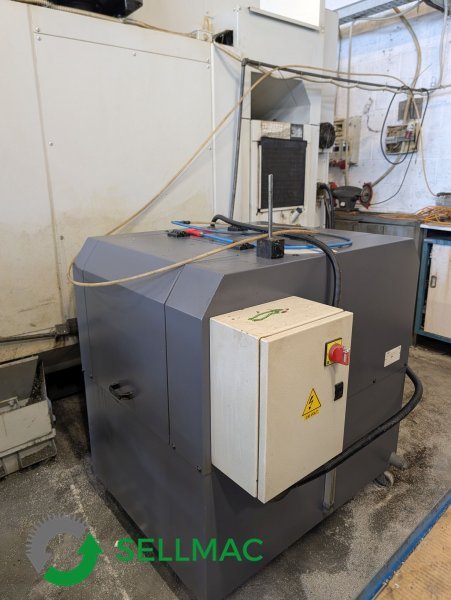

• Liquide de refroidissement : Interface de refroidissement par la broche (type B) avec pompe haute pression additionnelle (50 atm) et double filtre
• Système de nettoyage : Pneumatique
• Signalisation : Voyant de fin de cycle Alarme sonore
• Transformateur : Inclus (380 V/50 Hz > 200 V/60 Hz)
Machine fournie avec manuels, certificats de test et déclaration CE.
Toutes les données techniques indiquées sont données à titre indicatif et peuvent être modifiées sans préavis. Elles ne sont donc pas contractuelles.
Conforme CE
