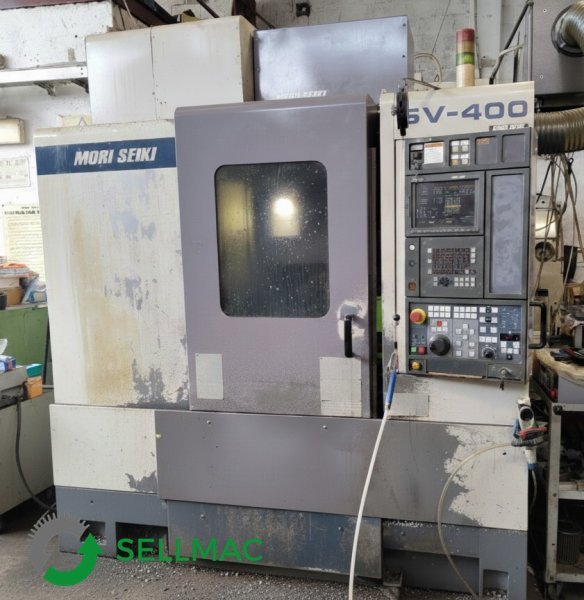

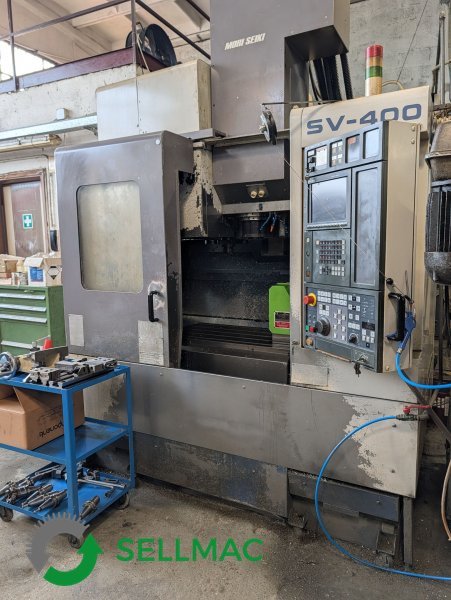

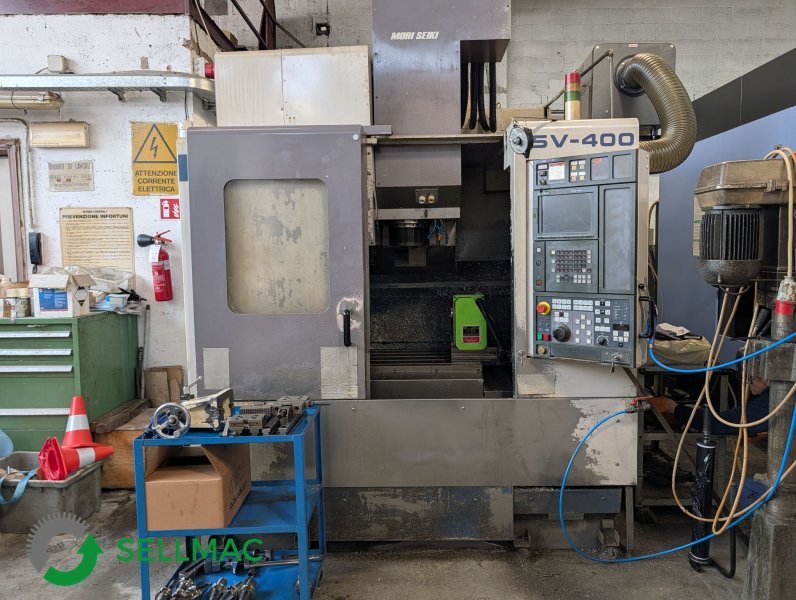

MORI SEIKI SV 400 1998

Condition: utilisé
publié: 23/04/2026
26IND48966

Miniatura immagine annuncio MORI SEIKI SV 400 1998

Données techniques

Condition: utilisé
Année: 1998

Description

Fraiseuse numérique MORI-FANUC (Modèles MSC-518 / MSC-501) Caractéristiques 1. Capacité et table • Dimensions de la table : 900 x 500 mm • Course axe X (longitudinale) : 600 mm • Cour ...

Fraiseuse numérique MORI-FANUC (Modèles MSC-518 / MSC-501) Caractéristiques 1. Capacité et table • Dimensions de la table : 900 x 500 mm • Course axe X (longitudinale) : 600 mm • Course axe Y (transversale) : 430 mm • Course axe Z (verticale) : 460 mm • Distance nez de broche-table : 150 - 610 mm • Charge maximale sur la table : 500 kg • Configuration de la table : 4 rainures en T (entraxe 18 x 100 mm) 2. Broche • Fixation de la broche : BT 40 • Vitesse maximale : 12 000 tr/min • Puissance du moteur de broche : 22 / 18,5 kW • Diamètre intérieur du palier avant : 85 mm 3. Changeur d’outils (ATC) • Nombre d’outils dans le magasin : 30 positions • Type de porte-outil : BT 40 • Diamètre maximal de l'outil (adjacent) : 80 mm • Diamètre maximal de l'outil (non adjacent) : 125 mm • Longueur maximale de l'outil : 300 mm • Poids maximal de l'outil : 8 kg • Temps de changement d'outil (copeau à copeau) : 3,2 secondes 4. Avances et moteurs • Avances rapides (X, Y, Z) : 32 000 mm/min • Avance de travail maximale : 16 000 mm/min • Puissance du moteur des axes (X/Y) : 2,1 kW • Puissance du moteur de l'axe Z : 4,4 kW 5. Précision et contrôle • Commande numérique : MORI-FANUC (modèles MSC-518 / MSC-501) • Mémoire : 320 mètres • Fonctions : Interpolation hélicoïdale, contrôle de la force de coupe (Power Monitor) 6. Dimensions, poids et installation • Encombrement au sol (environ) : 2 200 x 2 550 mm • Hauteur de la machine : 2770 mm • Poids de la machine : 5 200 kg • Puissance installée totale : 50,2 kVA • Alimentation électrique : 380 V, 50 Hz Accessoires spécifiques • Arrosage haute pression : système 50 bars au centre de l'outil. • 4e axe : table rotative Tsudakoma modèle RN-150R avec plateau de 200 mm et contre-pointe. • Évacuation des copeaux : 2 convoyeurs à copeaux à sortie arrière. • Souffleur d'air pour le nettoyage des pièces. • Enceinte intégrale et témoin lumineux de fin de cycle. • Interface : sortie RS-232 pour le raccordement de périphériques externes. Toutes les données techniques présentées sont données à titre indicatif et peuvent être modifiées sans préavis. Elles ne sont donc pas contractuelles.
