OMN TR 450 1995
- Condition: utilisé
- publié: 18/06/2026
- 26IND49272
Données techniques
- Condition: utilisé
- Année: 1995
Description

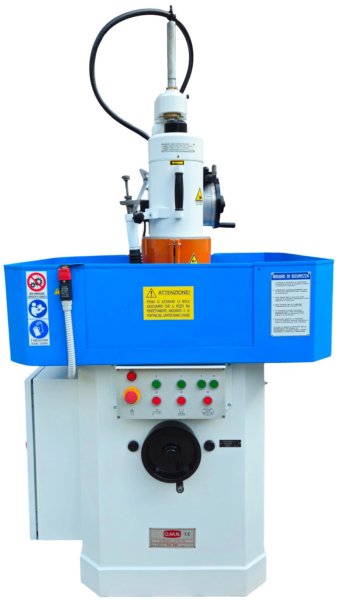

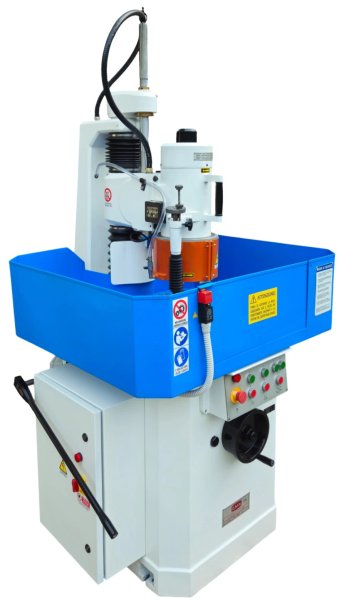

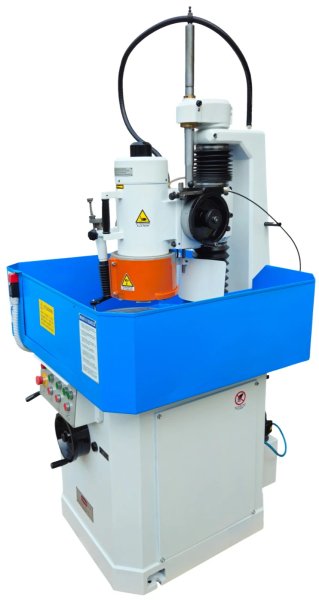

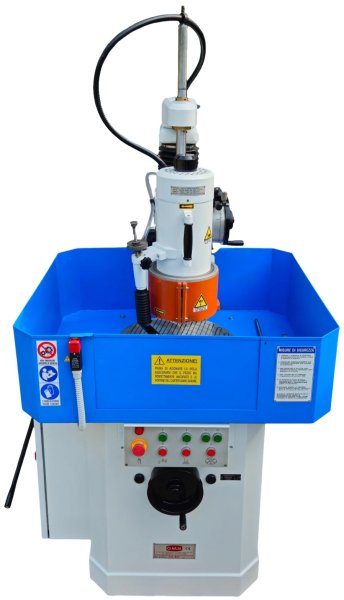

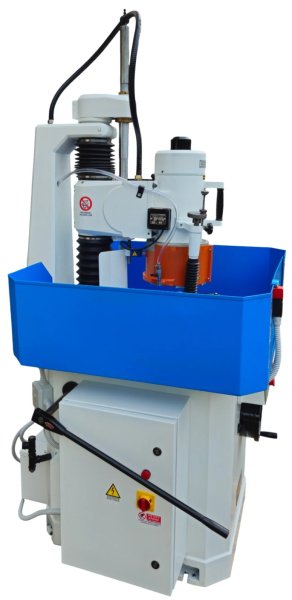

Rectifieuse rotative automatisée
O.M.N. Modèle T.R. 450
Machine CE, entièrement fabriquée en Italie, remise à neuf et conforme aux normes, livrée avec mandrin magnétique, accessoires et manue ...
Rectifieuse rotative automatisée
O.M.N. Modèle T.R. 450
Machine CE, entièrement fabriquée en Italie, remise à neuf et conforme aux normes, livrée avec mandrin magnétique, accessoires et manuel d'utilisation.
Cette rectifieuse rotative automatisée est livrée de série avec tous les accessoires nécessaires pour obtenir des surfaces extrêmement lisses avec une précision optimale. Un moteur à deux vitesses, avec réducteur et variateur de vitesse, contrôle la rotation de la table, offrant des vitesses variables de 2 à 17 tr/min.
Cette large gamme d'options permet de programmer des vitesses ciblées en fonction de la dureté du matériau. La tête de rectification avance rapidement, à raison de 1 mm par tour, grâce à une molette graduée. Un bouton à cliquet permet de régler la vitesse d'avance micrométrique automatique, qui peut être réglée sur 0,01, 0,02, 0,03 ou 0,04 mm par impulsion.
La vitesse d'avance s'arrête automatiquement à zéro lorsqu'elle est réglée sur 0,01 mm par impulsion. La vitesse d'avance automatique est synchronisée avec la vitesse de rotation de la table.
Cette rectifieuse rotative automatisée est adaptée au meulage de surfaces d'un diamètre maximal de 460 mm et de surfaces bombées circulaires d'un diamètre maximal de 500 mm. L'alignement parfait de la rectifieuse peut être rétabli par le réglage des vis, garantissant ainsi des résultats de haute qualité dans le temps.
Caractéristiques principales :
Socle en fonte pour une stabilité géométrique optimale.
Colonne épaisse en fonte chromée, protégée par des soufflets, supportée par quatre roulements de précision réglables et surdimensionnée pour ce type de rectifieuse rotative automatisée.
Moteur triphasé à double enveloppe, refroidi par air, pour éviter la surchauffe du moteur lors d'un fonctionnement continu et maintenir une température constante du vilebrequin et des roulements.
Arbre trempé, rectifié et équilibré dynamiquement, supporté par des roulements à billes de précision surdimensionnés pour ce type de rectifieuse rotative automatisée et auto-ajustable par ressorts pour compenser la dilatation thermique. Vis de translation verticale supportée par des roulements à billes opposés et réglables, dont le mouvement est conçu pour maintenir la zone de travail de la meule dégagée et éviter l'accumulation de poussière sur ce modèle de rectifieuse rotative automatisée.
Soufflet métallique pour une meilleure protection de la vis de translation verticale de la rectifieuse.
Écrous en bronze opposés pour compenser l'usure de la vis de translation verticale de la rectifieuse rotative automatisée.
Broches de rectification de repérage situées à la base de la colonne, sur le support de colonne et sur le moteur de la meule, pour faciliter le réalignement de la rectifieuse et garantir des surfaces parallèles durables.

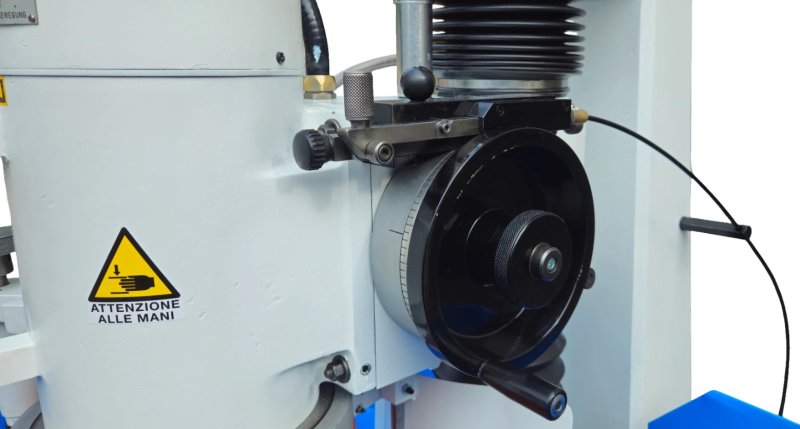

Volant de rectification, supporté par trois roulements et en prise avec la vis par un engrenage hélicoïdal, équipé d'un tambour gradué supporté par une butée, pour programmer la descente automatique du moteur de la meule. Bouton à cliquet pour avance micrométrique automatique et programmable de 0,01 – 0,02 – 0,03 – 0,04 mm par impulsion, avec butée zéro si la vitesse d'enlèvement est programmée à 0,01 mm par impulsion.
Revêtements permettant une utilisation optimale de la hauteur de travail de la meule et le serrage de pièces non magnétiques et d'accessoires tels que le mandrin magnétique et le mandrin autocentrant.
Commandes basse tension, protection, voyant lumineux et conformité à toutes les exigences de sécurité et de conformité pour ce type de rectifieuse rotative automatisée.
Poignées, formes et dimensions de la rectifieuse rotative automatisée conformes aux recommandations ergonomiques actuelles.

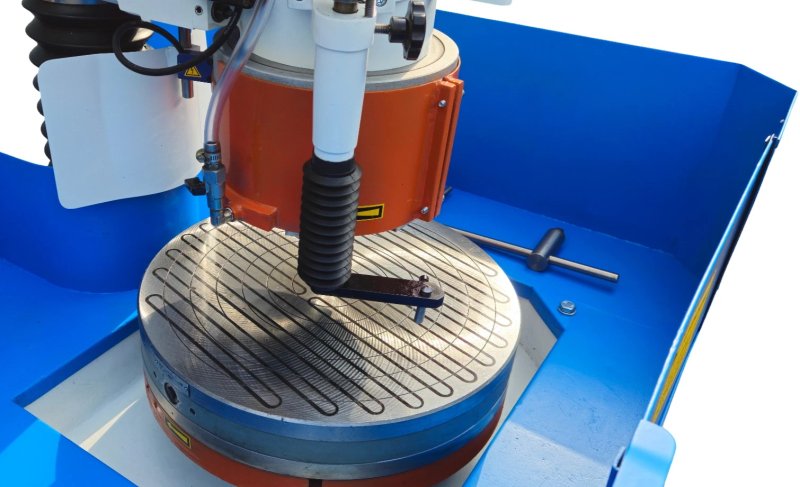

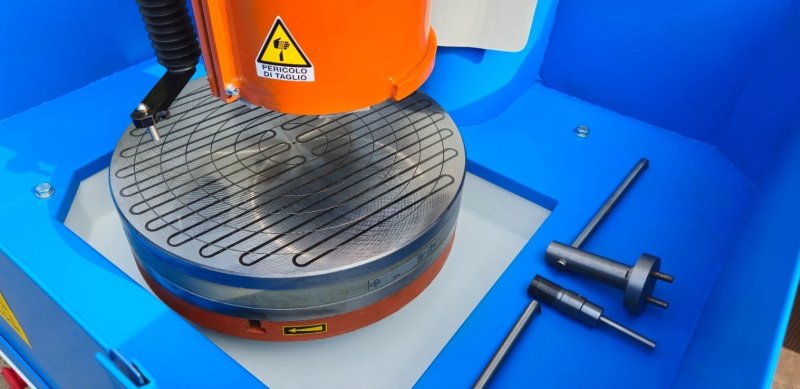

Équipement standard : porte-segments avec segments, diamètre du mandrin magnétique. 445 mm
Colonne chromée épaisse
Unité de dressage diamant semi-automatique
Système de refroidissement
Descente automatique du moteur de la meule
Variateur de vitesse de table
Manuel d'utilisation
Clés de service
Caractéristiques techniques
Surface de rectification maximale ø 460 mm
Surface utile de la base ø 450 mm
Distance entre la meule et la base (sans mandrin magnétique) 300 mm
Colonne en fonte ø 115 mm
Soufflets de protection métal/caoutchouc pour la vis et la colonne
Colonne chromée épaisse incluse
Avance rapide par tour de volant : 1 mm
Avance micrométrique : 0,01 à 0,04 mm
Avance automatique synchronisée avec la vitesse de table incluse
Unité de dressage diamant semi-automatique incluse
Vitesse du moteur de la meule : 2 800 tr/min
Porte-segment abrasif inclus, ø 230 mm
Vitesse de table avec réducteur et variateur : 2 à 17 tr/min
Moteur de la meule Puissance : 3,6 kW (5,5 CV)
Puissance du moteur de la table rotative : 0,37 kW (0,55 CV)
Puissance de la pompe électrique : 0,06 kW
Mandrin magnétique en option, ø 450 mm
Dimensions (largeur x profondeur) : 1120 x 1200 mm
Hauteur max./min. : 2150/2070 mm
Poids net : 750 kg
Fonctionnement
Révisé
Conforme CE
Rénové
