ESAB SUPRAREX 3100 2020
- Condition: utilisé
- publié: 26/06/2026
- 26IND49314
Données techniques
- Condition: utilisé
- Année: 2020
Description

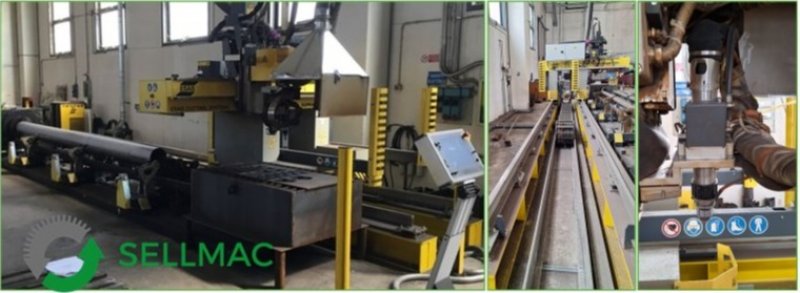

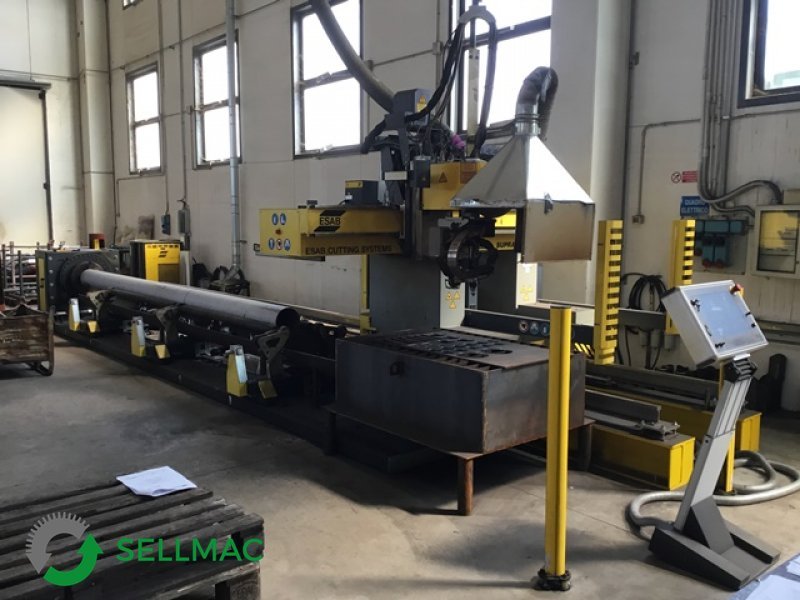

Machine de découpe de tubes CNC avec plasma haute définition
ESAB Modèle SUPRAREX 3100
Année 2020
Fabricant ESAB
Modèle SUPRAREX 3100
CARACTÉRISTIQUES
Longueur maximale du tube : 8 000 mm ...
Machine de découpe de tubes CNC avec plasma haute définition
ESAB Modèle SUPRAREX 3100
Année 2020
Fabricant ESAB
Modèle SUPRAREX 3100
CARACTÉRISTIQUES
Longueur maximale du tube : 8 000 mm
Diamètre minimal du tube : 100 mm
Diamètre maximal du tube : 750 mm
Épaisseur minimale du tube : 3 mm
Épaisseur maximale du tube : 20 mm
Découpe en biseau avec biseaux en V et en Y
La machine SUPRAREX SXE3100 se compose de :

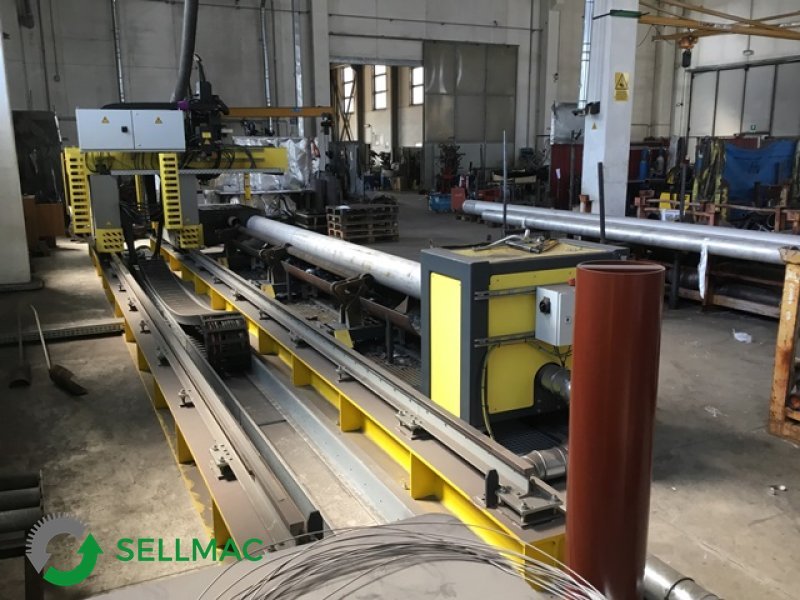

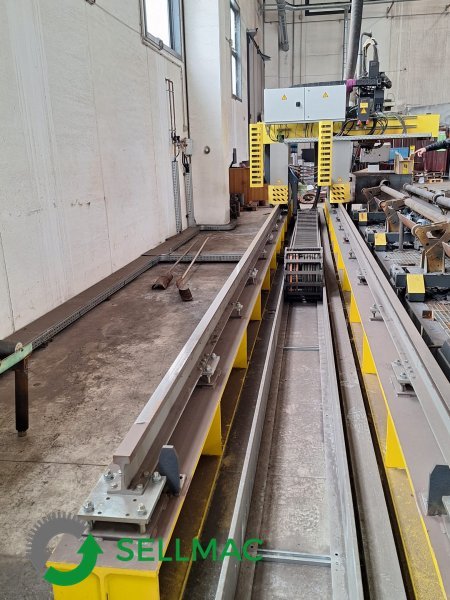

1 bâti principal équipé de guidages longitudinaux et transversaux à crémaillère de précision et de moteurs sans balais. L’axe X, d’une longueur de guidage de 11 000 mm, est équipé de deux moteurs.

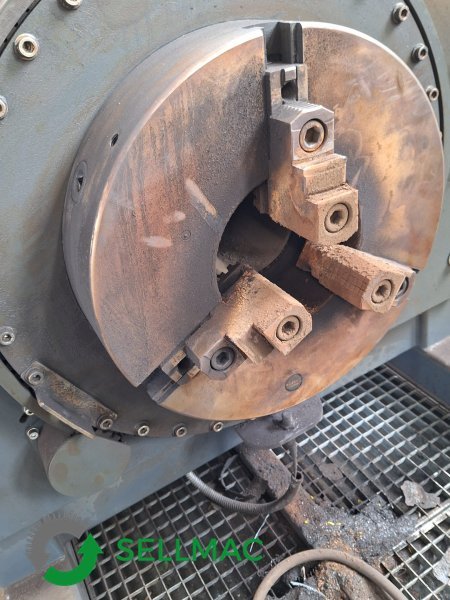

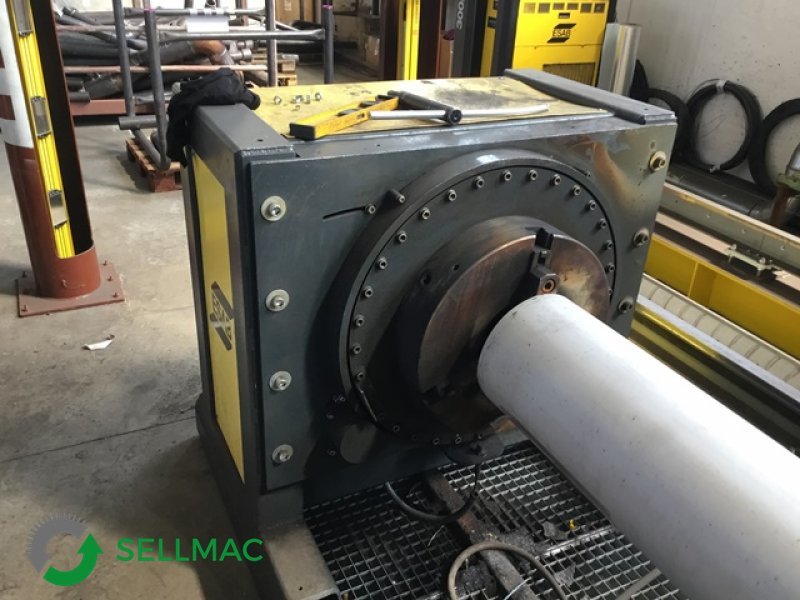

Une broche à axes synchronisés pour la découpe des tubes.

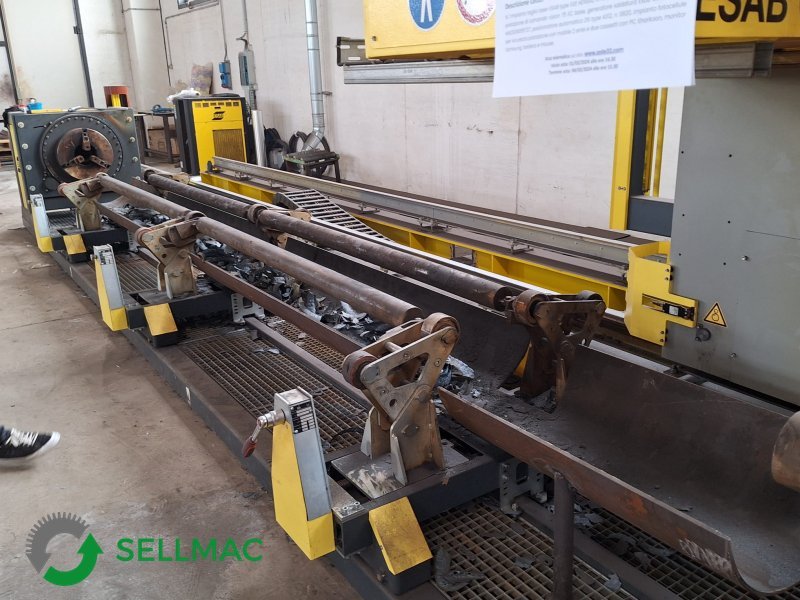

Trois chariots porte-tubes, positionnés manuellement par une vis trapézoïdale.
Un chariot pour un générateur plasma ESAB iSerie300 d'une puissance maximale de 300 A.

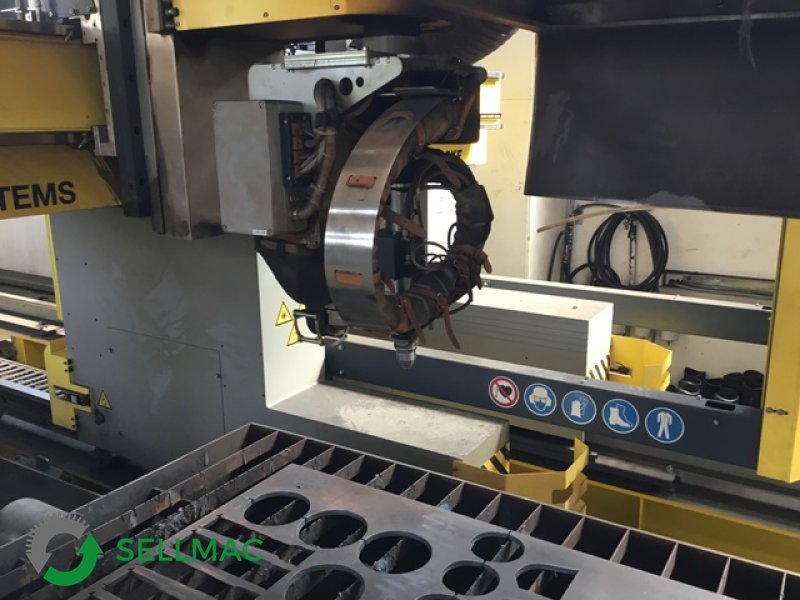

Une unité de coupe en biseau VBA WRIST avec les caractéristiques suivantes :
• Rotation : ± 540°
• Réglage de l’angle de biseau : ± 60°
• Angle de coupe en biseau : ± 45°
• Vitesse d’inclinaison maximale : 38°/s
• Vitesse de positionnement sur l’axe Z : 4 000 mm/s
• Contrôle tangentiel pendant la coupe
• Option de biseau en V ou en Y
• Système de protection en cas de collision avec la torche plasma
• Contrôle de la hauteur de la torche sous tension d’arc
• Contrôle de la hauteur de la torche avec pied d’épaisseur pour les coupes en biseau

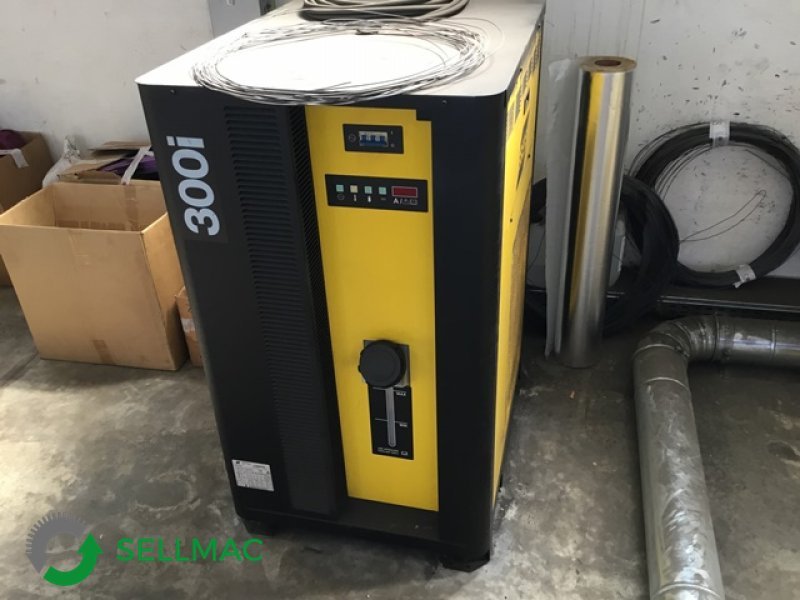

Une source d’alimentation plasma iSeries300i avec les caractéristiques suivantes :
• Courant de sortie nominal : 300 A
• Plage de réglage du courant : 5/300 A
• Tension de sortie : 180 V
• Alimentation : 380 V 50/60 Hz
• Facteur de marche à 40 °C : 100 %
• Gaz plasma : Air/O₂/Ar-H₂/Sans plasma
• Gaz de protection : Air/No₂/O₂/H₂O
• Poids : 244 kg
• Dimensions : 1219 x 898 x 1031 mm
1 système de sécurité à cellules photoélectriques
1 commande numérique ESAB VISION T5 avec écran tactile couleur 18,5" (compatible avec le port de gants) et application OpWizard pour l'assistance à l'opérateur lors de la découpe à plat
1 logiciel de programmation ESAB TUBE CUTTING
Accessoire inclus : table de découpe à plat à lattes, dimensions 1500 x 1000 mm
Machine livrée avec manuels et déclaration de conformité CE
Toutes les données techniques indiquées sont données à titre indicatif et peuvent être modifiées sans préavis ; elles ne sont donc pas contractuelles.
Fonctionnement
Conforme CE
